摘要:

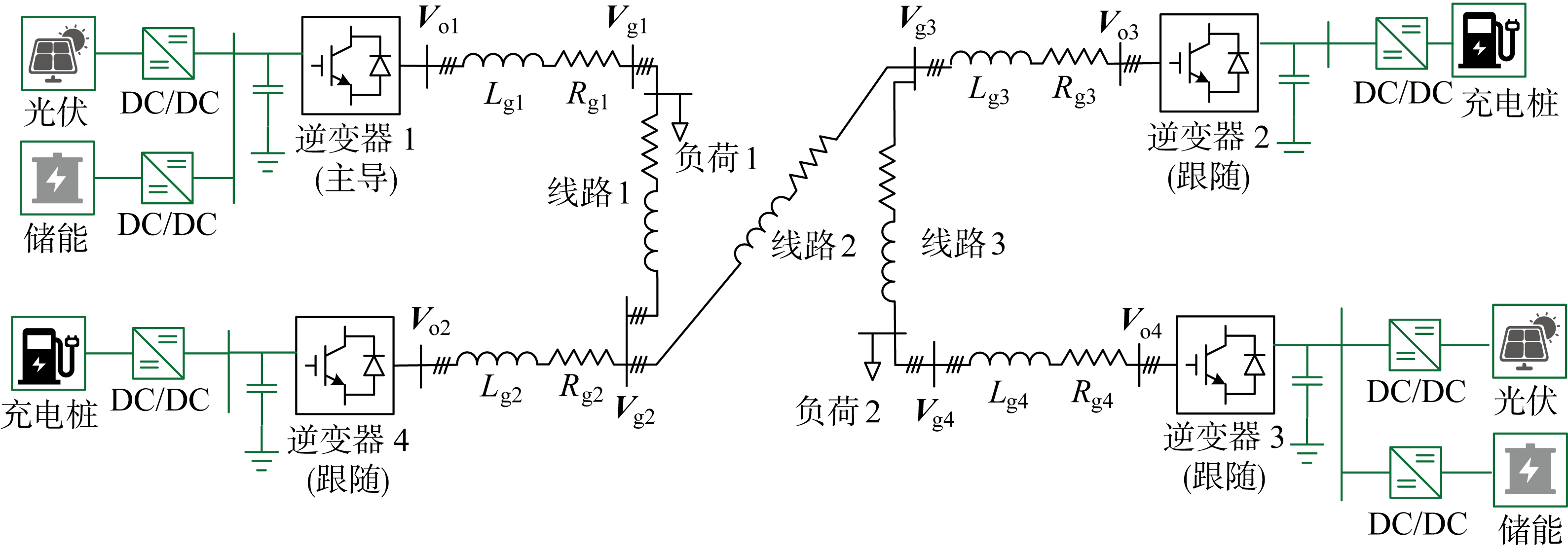

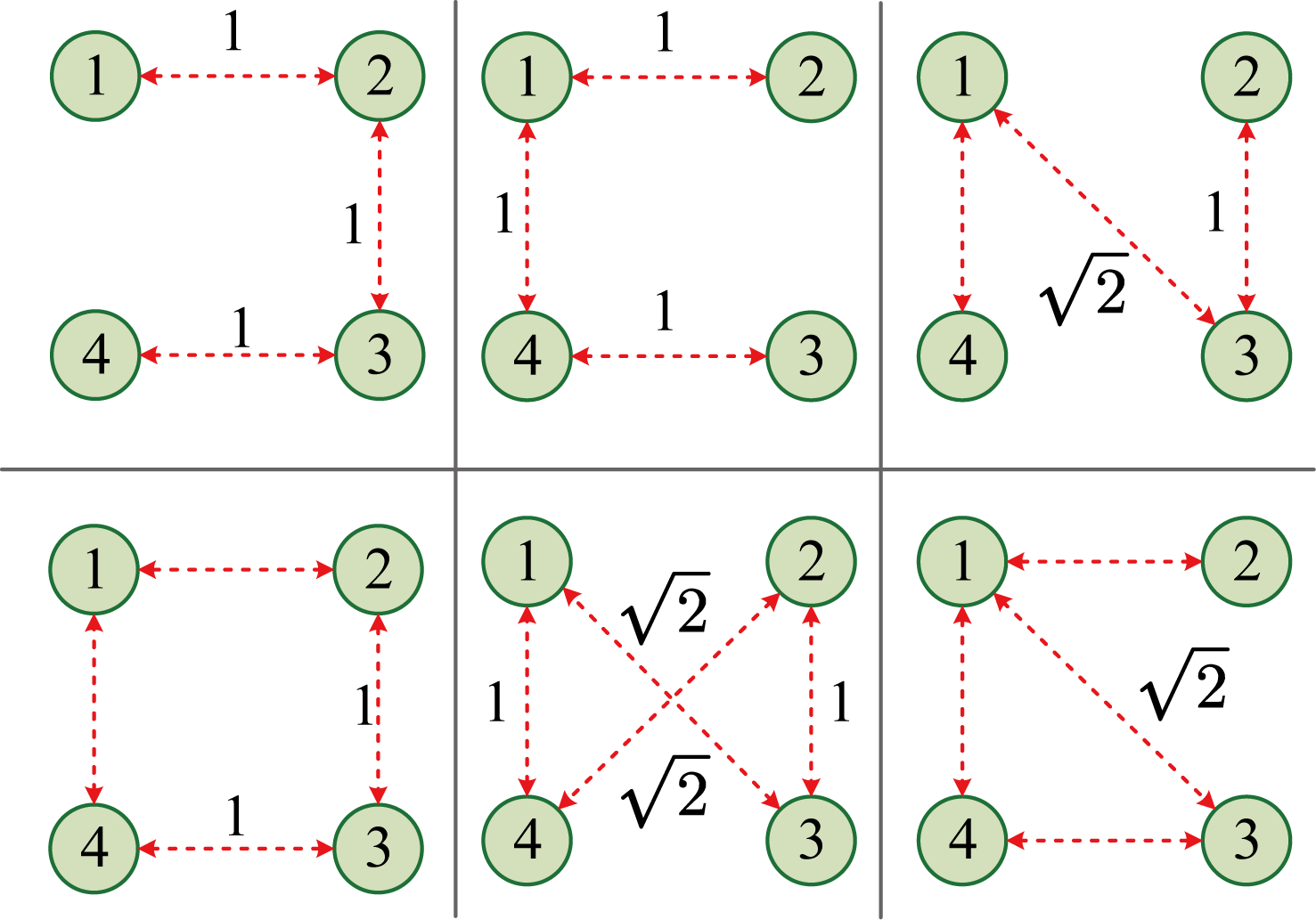

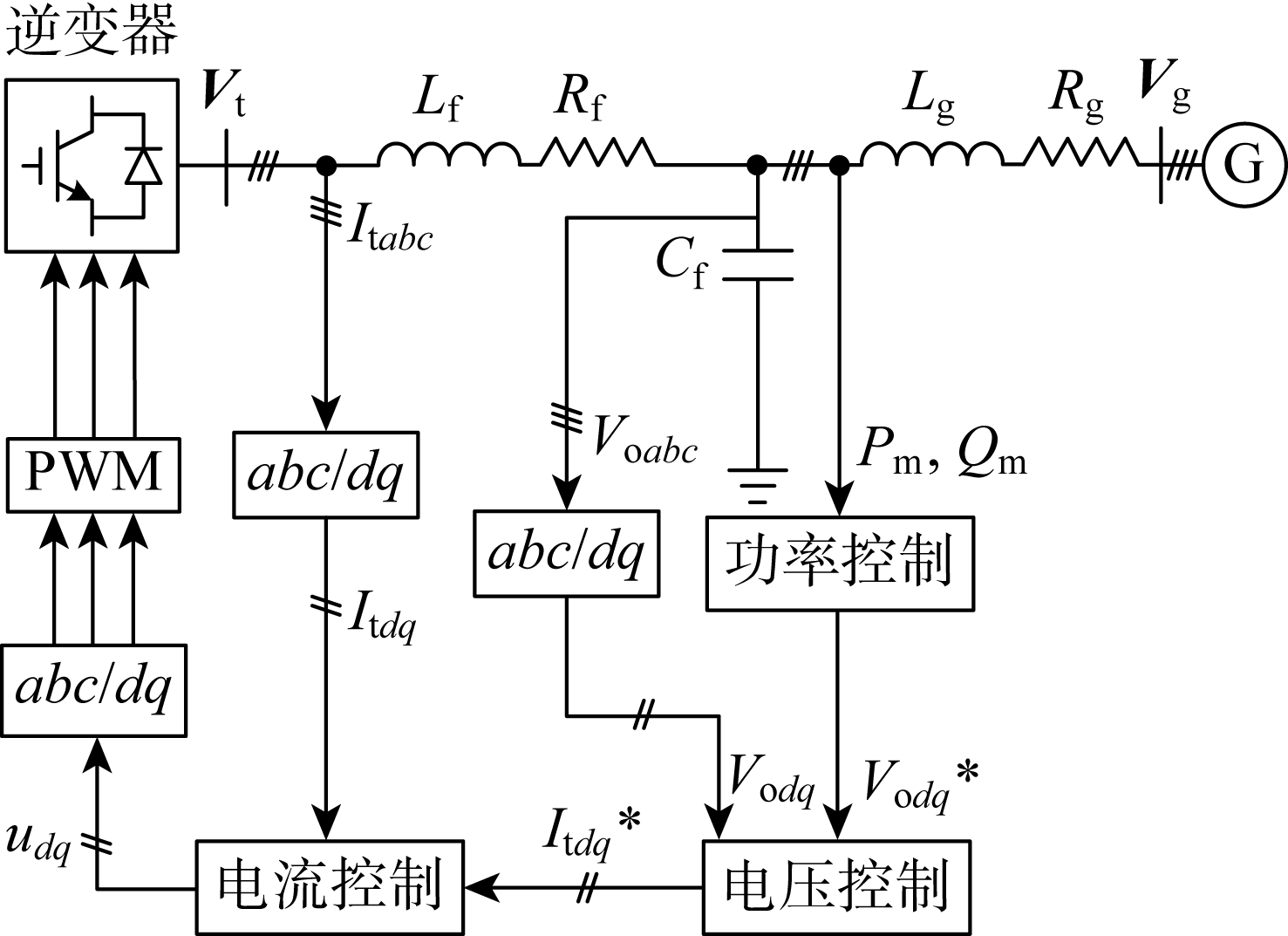

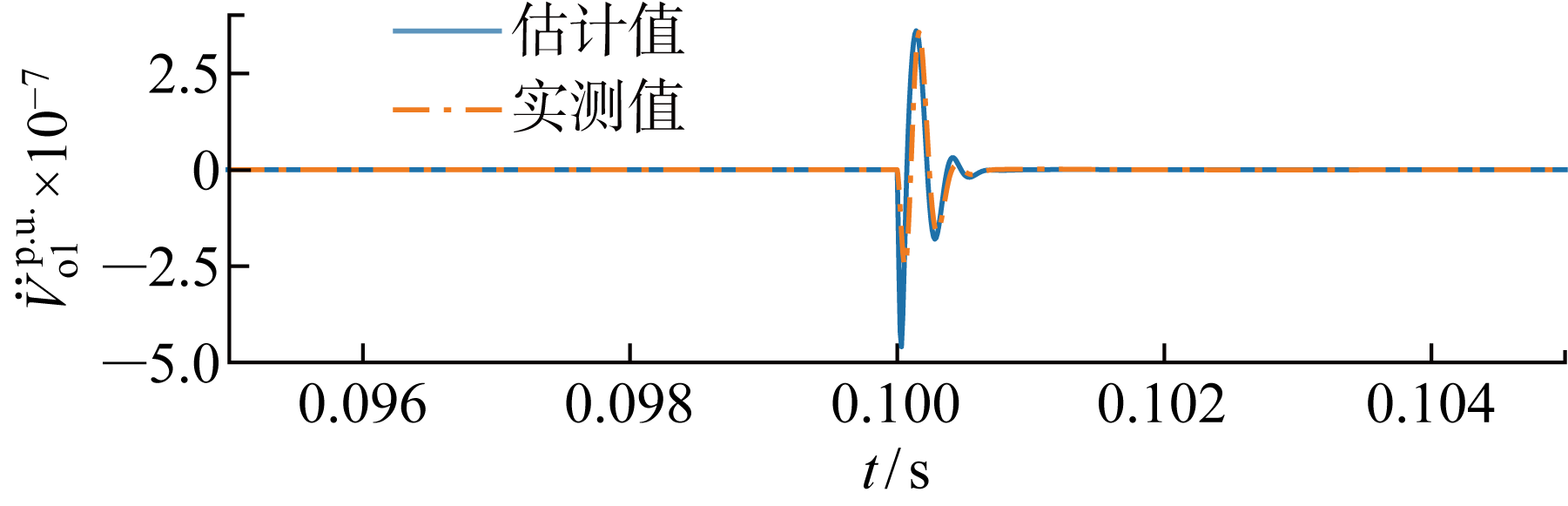

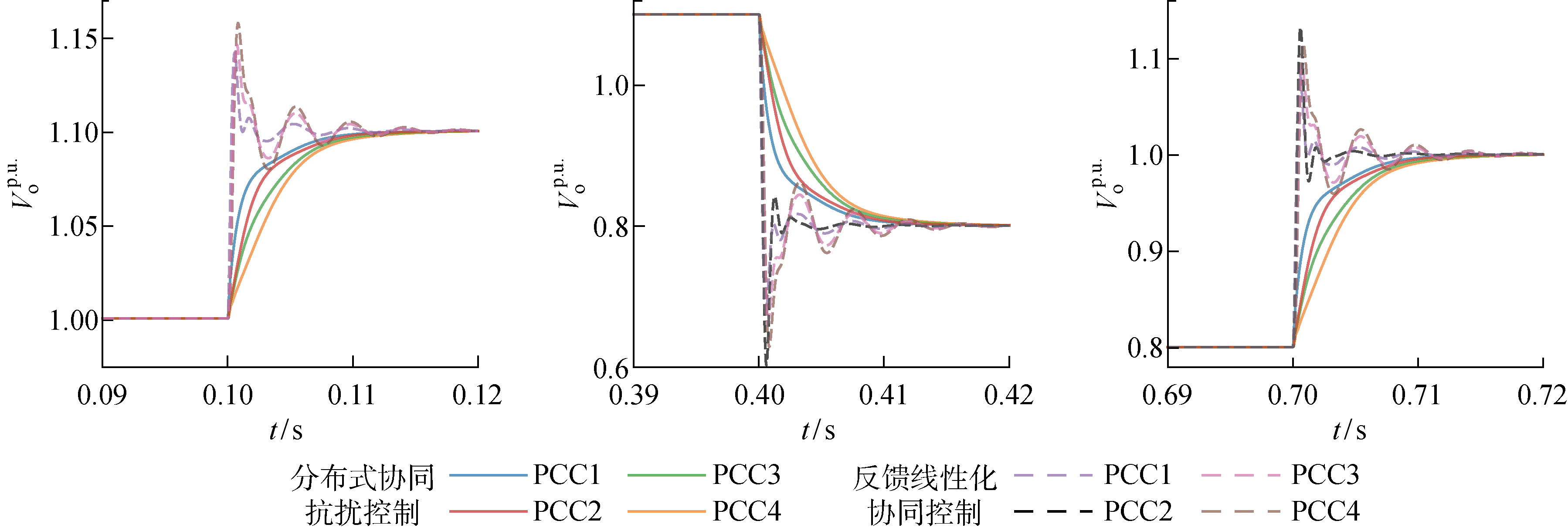

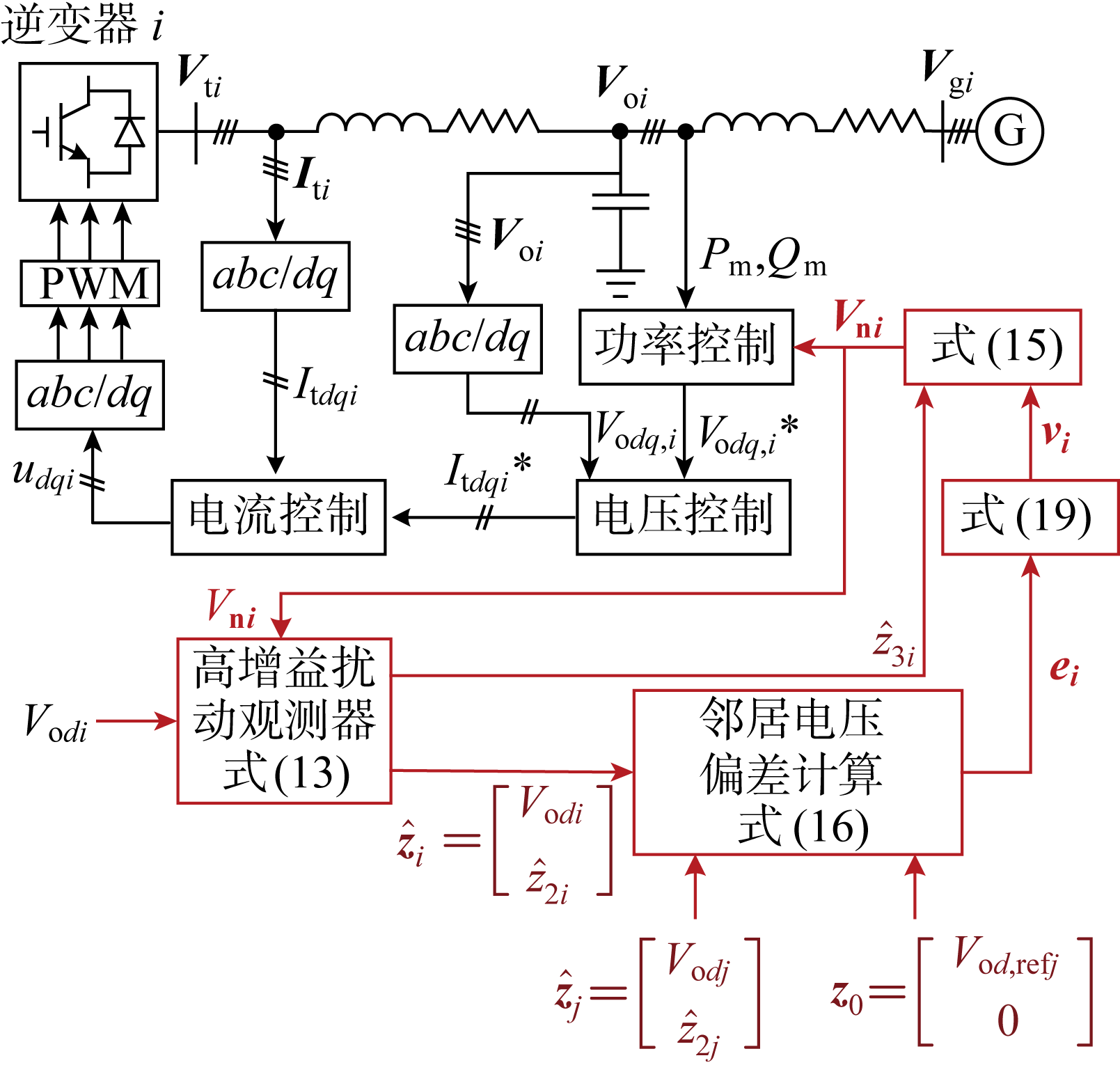

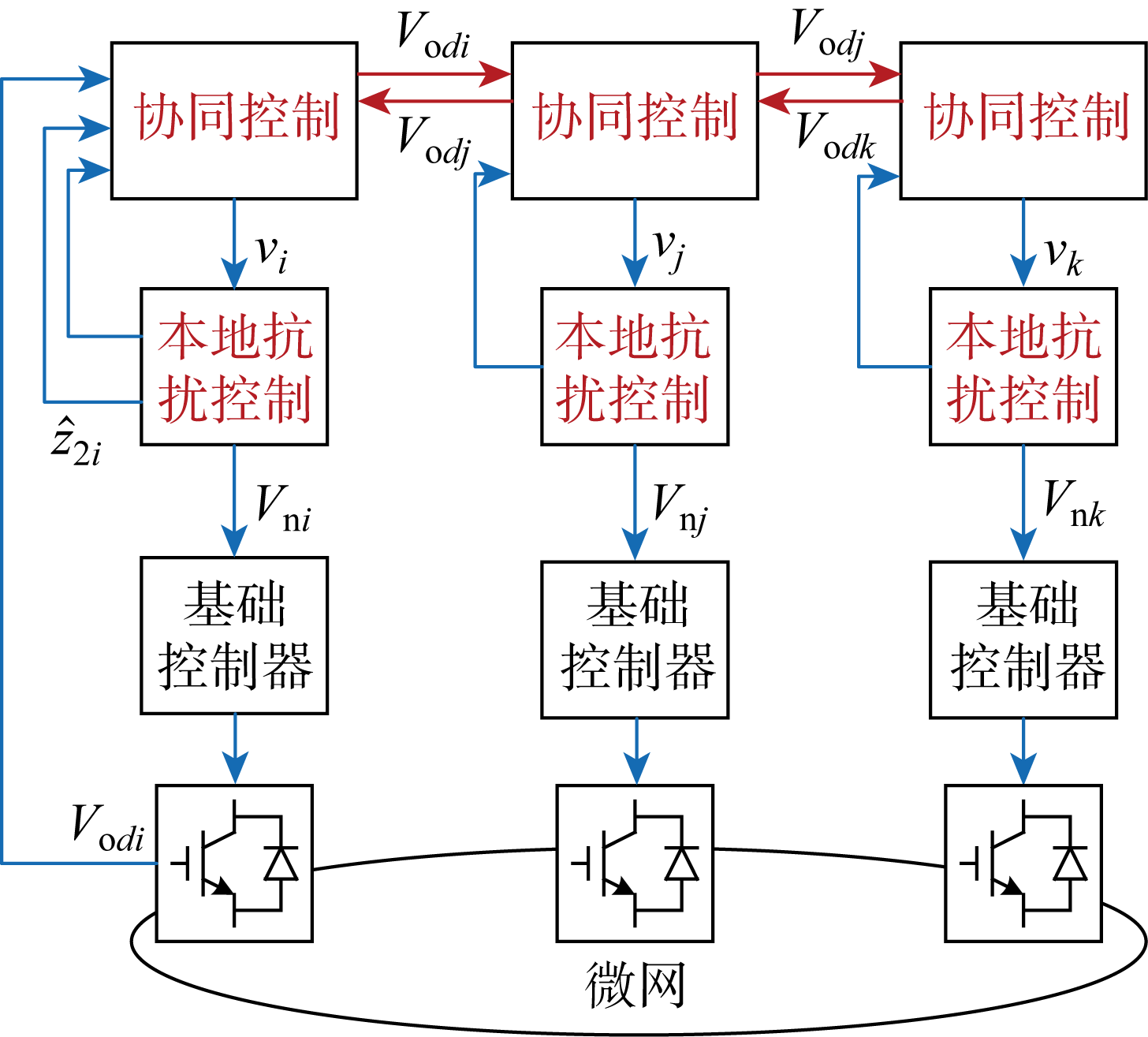

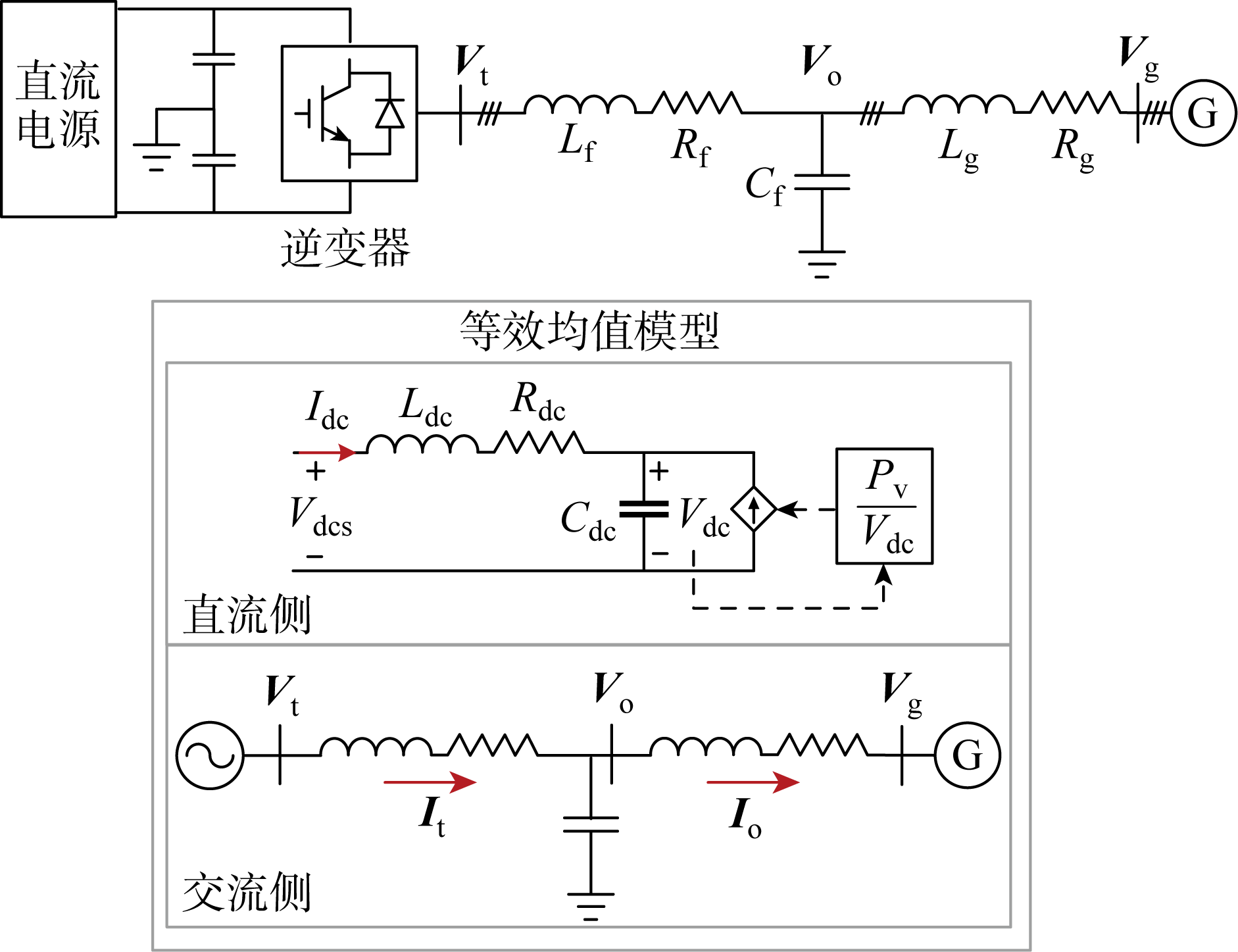

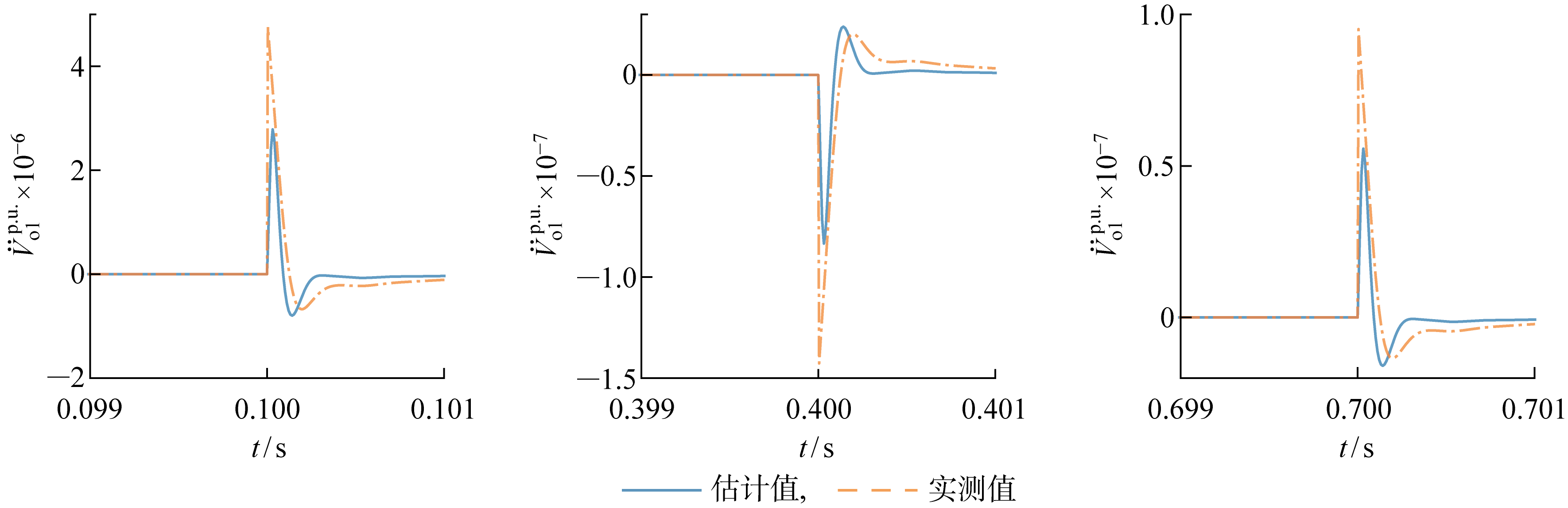

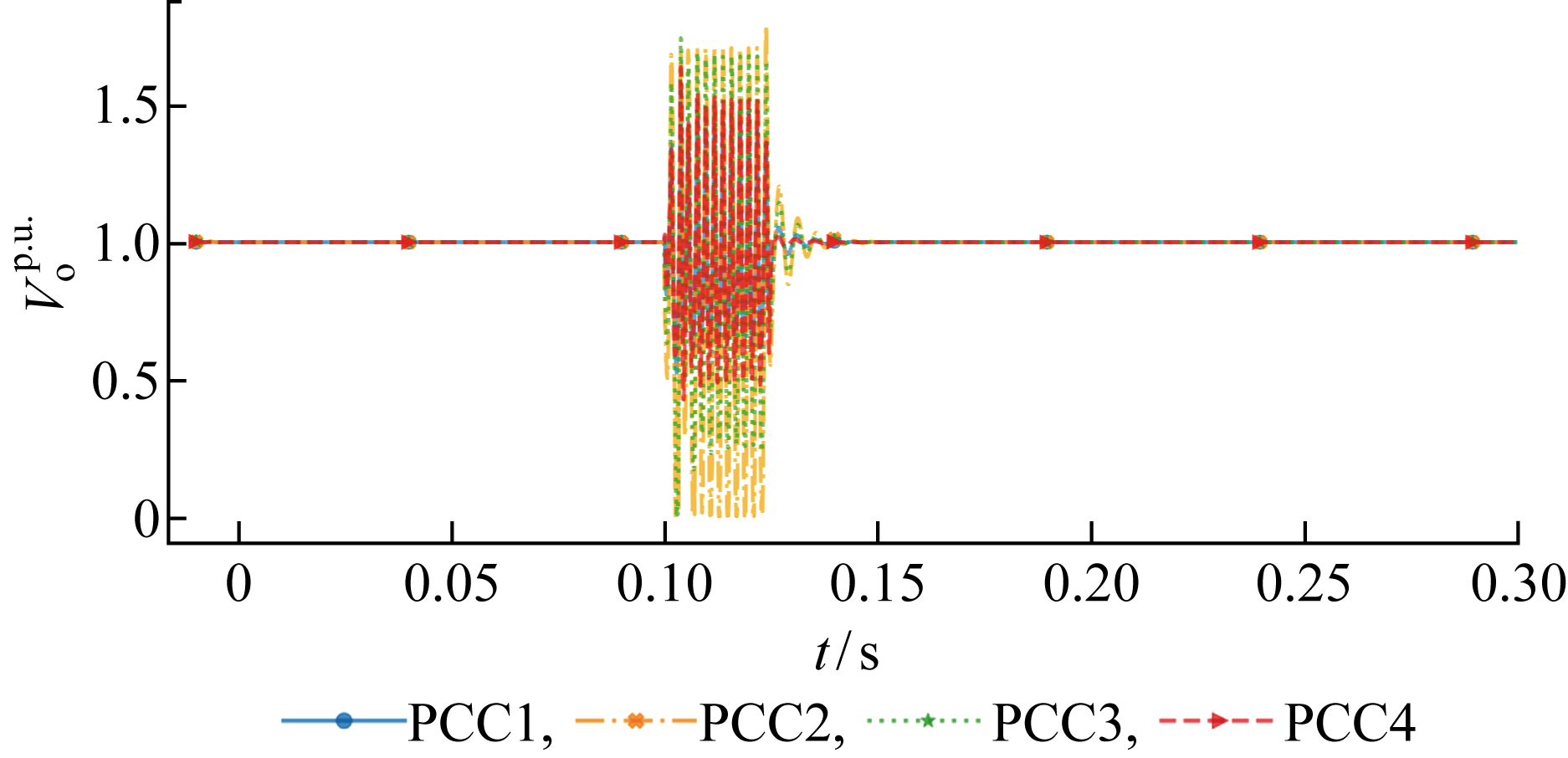

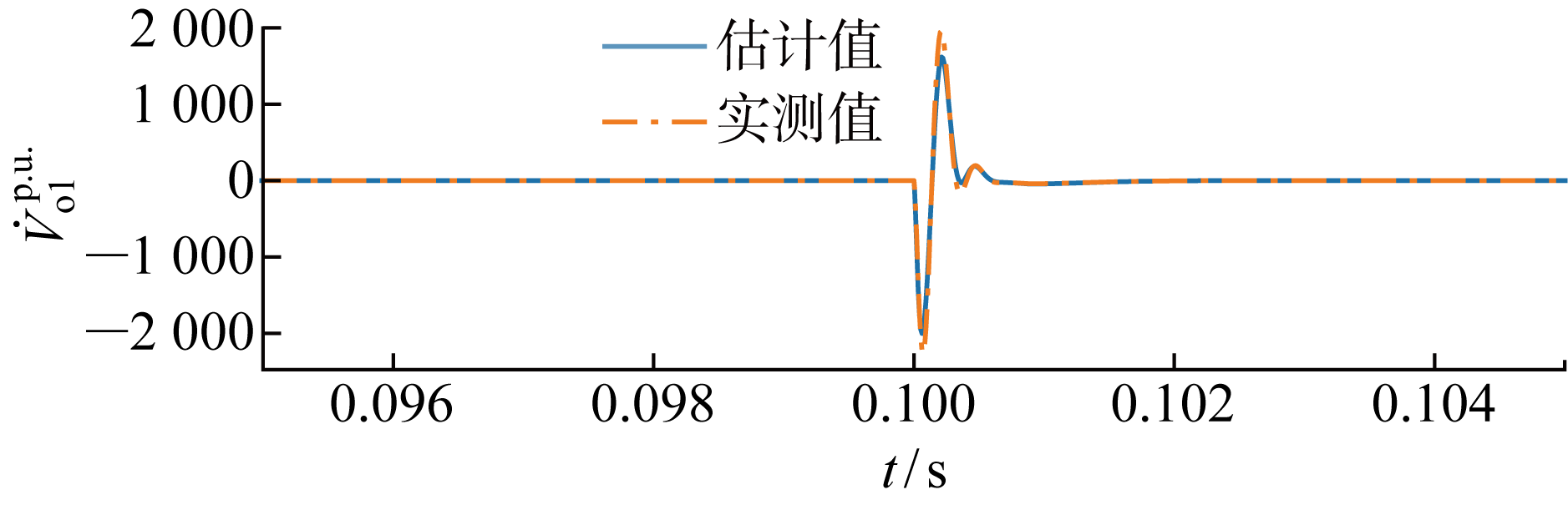

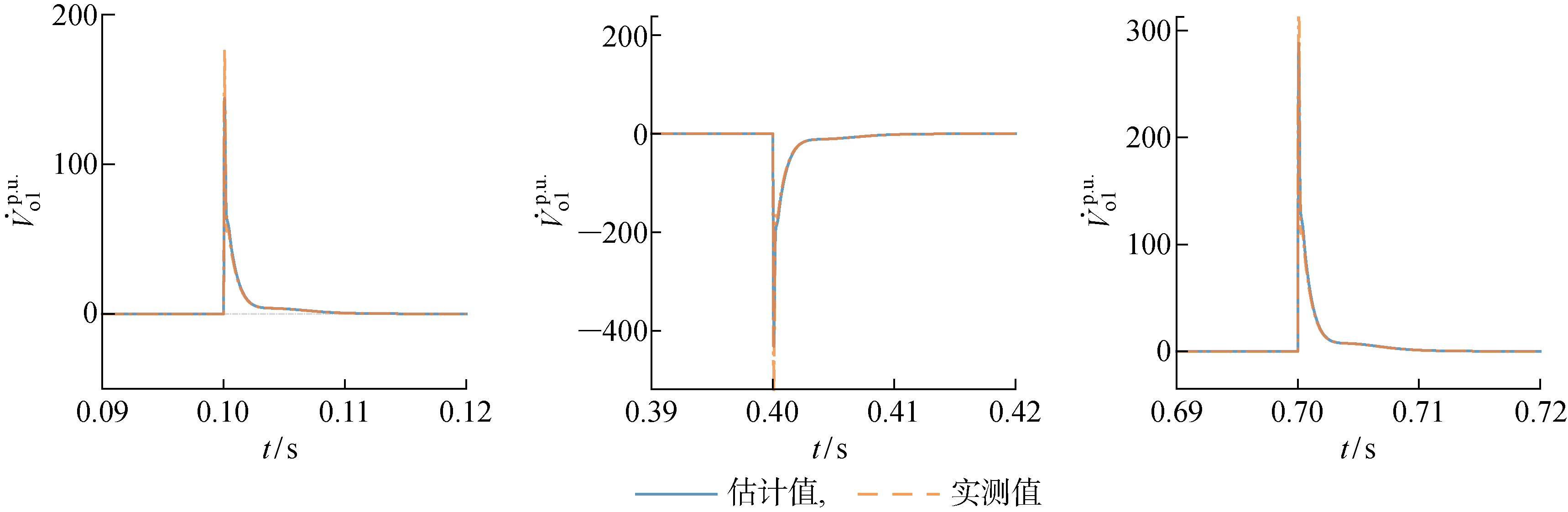

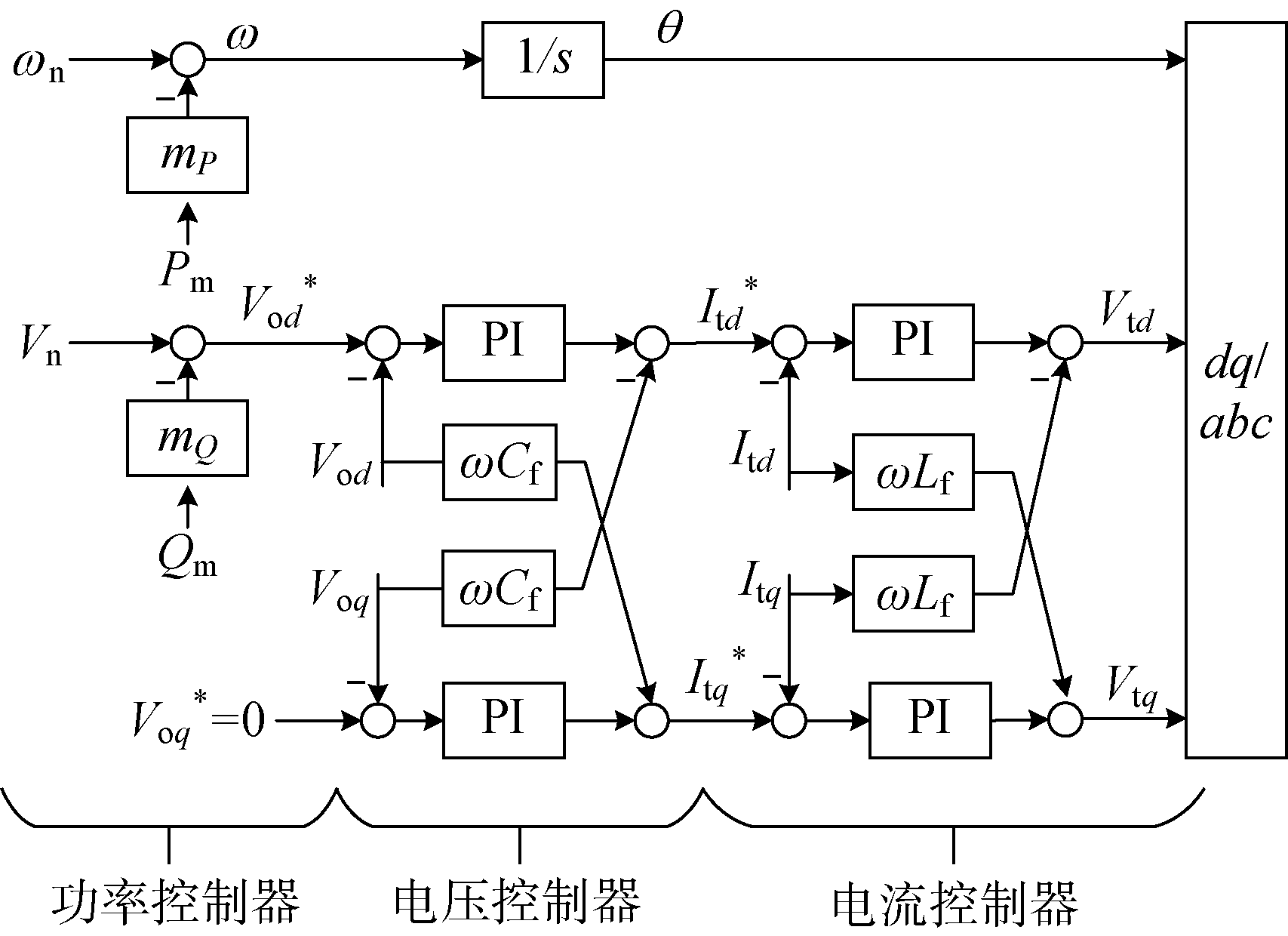

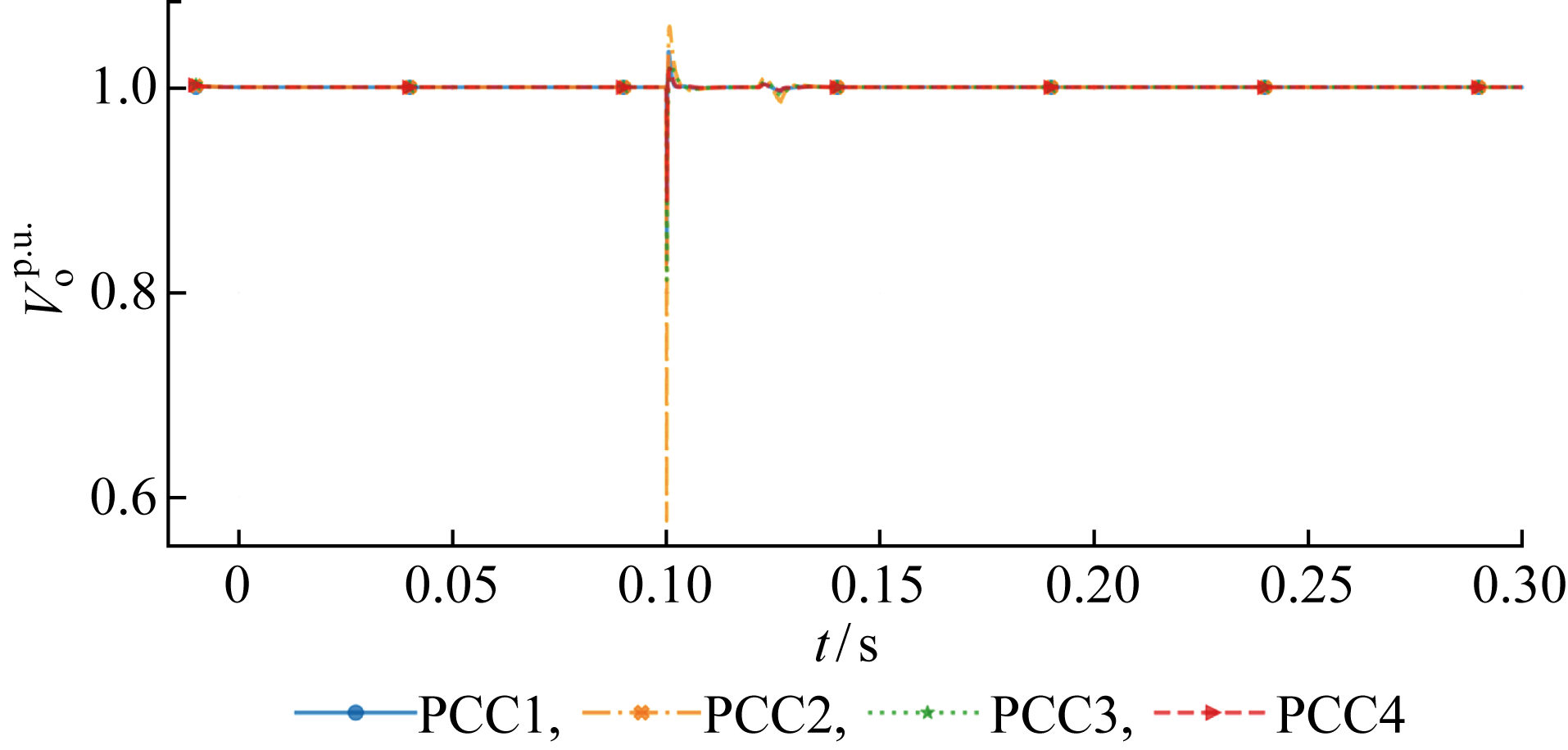

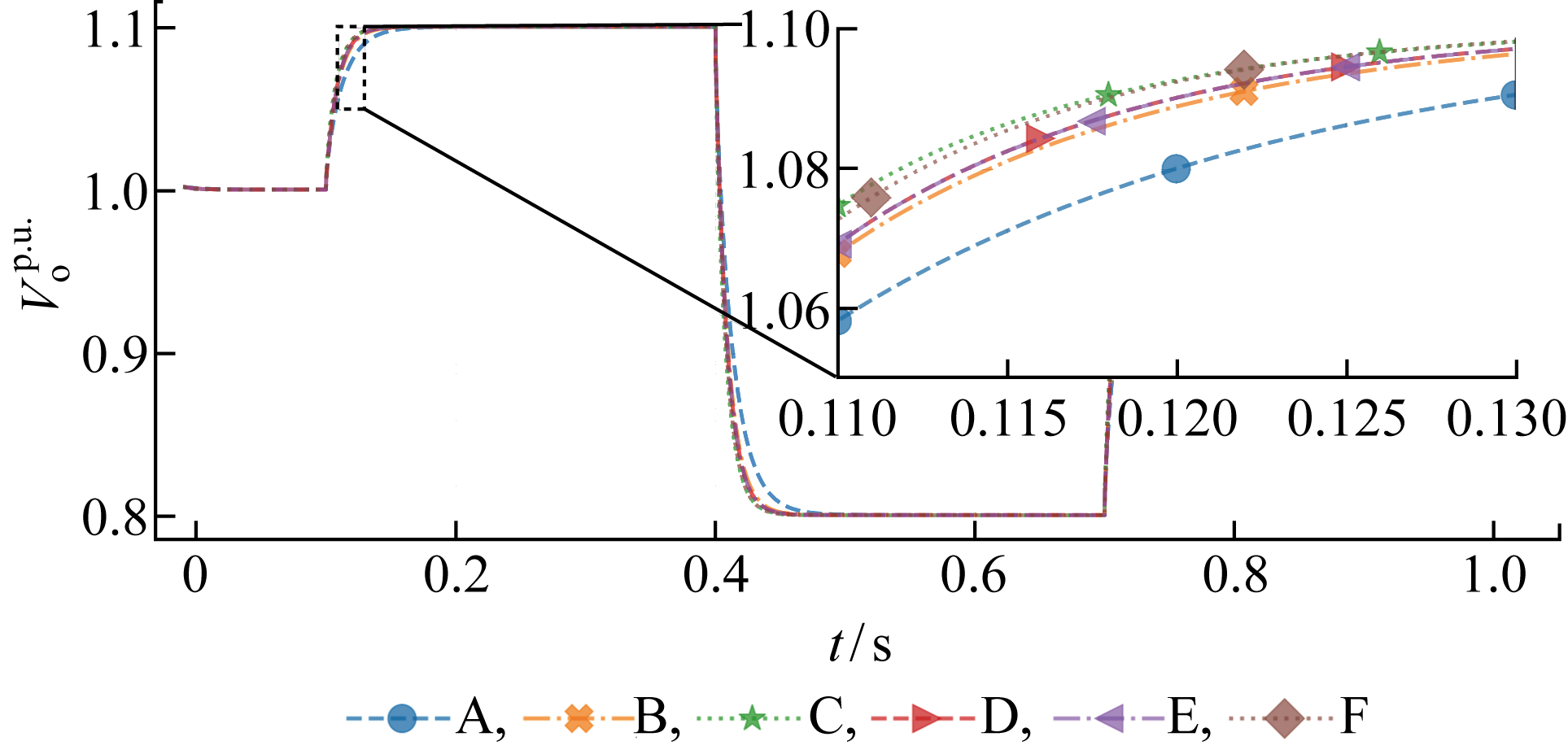

电力电子设备的强非线性、模型误差以及外部系统扰动给配电网的电压稳定控制带来巨大挑战.多逆变器分布式协同抗扰控制是提升配电网电压稳定性的一种新思路.首先,将复杂的逆变器高维模型转换为输入-输出等效模型,利用高增益扩展状态观测器对系统中多种扰动影响进行估计;同时,根据一致性协同控制理论设计多逆变器的分布式协同控制策略,结合扰动估计结果,实现逆变器网络的电压协同控制和主动扰动抑制.为确保协同控制的动态性能,从图论和网络控制的角度提出通信拓扑优选方法.在PowerFactory软件中搭建由4个逆变器构成的配电网测试系统,仿真结果表明:所提控制策略和通信拓扑优选方法能够实现多逆变器的电压协同跟踪调控以及扰动抑制.
